Qué aislamiento pide tu cubierta según dónde esté en Granada: seis zonas en una provincia
El CTE da a Granada seis zonas climáticas, de la costa a la alta montaña, y el límite de transmitancia de cubierta va de 0,50 a 0,33 W/m²K. Antes conviene saber si la obra entra en la tabla.
Es la pregunta que llega por WhatsApp casi con esas palabras: qué espesor de panel necesito. Y la respuesta honesta empieza por una corrección: lo que el Código Técnico fija es un límite de transmitancia térmica, en W/m²K. Milímetros no da ninguno. El espesor es lo que haga falta para no pasarse de ese límite con el panel que se vaya a poner.
Eso cambia el orden de las preguntas. Primero, si la obra entra en la norma. Después, qué zona climática le toca. Y solo entonces, los milímetros, que salen de la transmitancia declarada del panel y los cierra el técnico de la obra.
Primero: si la obra entra
Aquí se pierde mucha gente, porque «el CTE exige» se usa para vender espesor sin mirar antes el ámbito.
El documento tiene exclusiones de entrada. Quedan fuera, entre otros, los edificios agrícolas e industriales de baja demanda, los talleres y los edificios aislados de menos de 50 m². Están enumeradas, literales, en las cuatro exclusiones del CTE.
Y la envolvente térmica no es todo el edificio. El propio Código la define como los cerramientos y particiones que delimitan los espacios habitables. A continuación permite al proyectista dejar fuera, entre otros:
- los espacios muy ventilados, con ventilación permanente de al menos 10 dm³/s por cada m² de superficie útil;
- los espacios con grandes aberturas permanentes al exterior, de al menos 0,003 m² por cada m² de superficie útil.
Un porche, una marquesina o un cobertizo abierto caen de lleno en esa descripción. Cubrir un porche con panel sándwich es una buena idea por la sombra, por el agua y porque llega aislado de fábrica, pero no porque una tabla de transmitancias obligue: esa tabla habla de otra cosa.
Después: la zona climática, y Granada tiene seis
La zona sale de una sola tabla, con dos datos: provincia y altitud del municipio. Granada es de las provincias con más recorrido de toda la tabla, porque va del nivel del mar a más de mil quinientos metros.
| Altitud del municipio | Zona | Por dónde cae |
|---|---|---|
| Hasta 50 m | A4 | La franja litoral |
| De 51 a 350 m | B4 | Los pueblos de la costa y sus vegas |
| De 351 a 600 m | C4 | La Vega de Granada: Santa Fe, El Jau, Loja |
| De 601 a 800 m | C3 | Granada capital, a 683 m según el propio documento |
| De 801 a 1.300 m | D3 | El Altiplano: Guadix, Huéscar |
| Desde 1.301 m | E1 | La Alpujarra alta y Sierra Nevada |
Los municipios de la derecha son orientativos, por su altitud aproximada, y se citan los que quedan holgados dentro de su tramo. La que manda es la altitud real del emplazamiento, y quien la confirma es el técnico: un municipio a pocos metros de un límite puede caer al tramo de al lado, y ahí la diferencia se nota. Lo que no es orientativo es el recorrido: dentro de la misma provincia hay seis zonas.
Y entonces sí: el límite
De la zona sale la letra, y de la letra el límite. Para cubierta en contacto con el aire exterior:
| Zona de Granada | Letra | Límite de cubierta | Límite de muro |
|---|---|---|---|
| A4 | A | 0,50 W/m²K | 0,70 |
| B4 | B | 0,44 | 0,56 |
| C4 y C3 | C | 0,40 | 0,49 |
| D3 | D | 0,35 | 0,41 |
| E1 | E | 0,33 | 0,37 |
Dos cosas que esta tabla dice y casi nunca se cuentan.
A la cubierta se le pide más que a la fachada. En zona C son 0,40 contra 0,49. Con el mismo panel, la cubierta es la que decide: si cumple arriba, cumple abajo, pero no al revés.
Y si el espacio no es habitable, el límite es otro. Para cubiertas, muros y suelos en contacto con espacios no habitables, la misma tabla da valores mucho más holgados: 0,80 en zona A y 0,70 en zona C, frente a los 0,50 y 0,40 de antes. Un almacén sin acondicionar y una oficina no están en el mismo renglón.

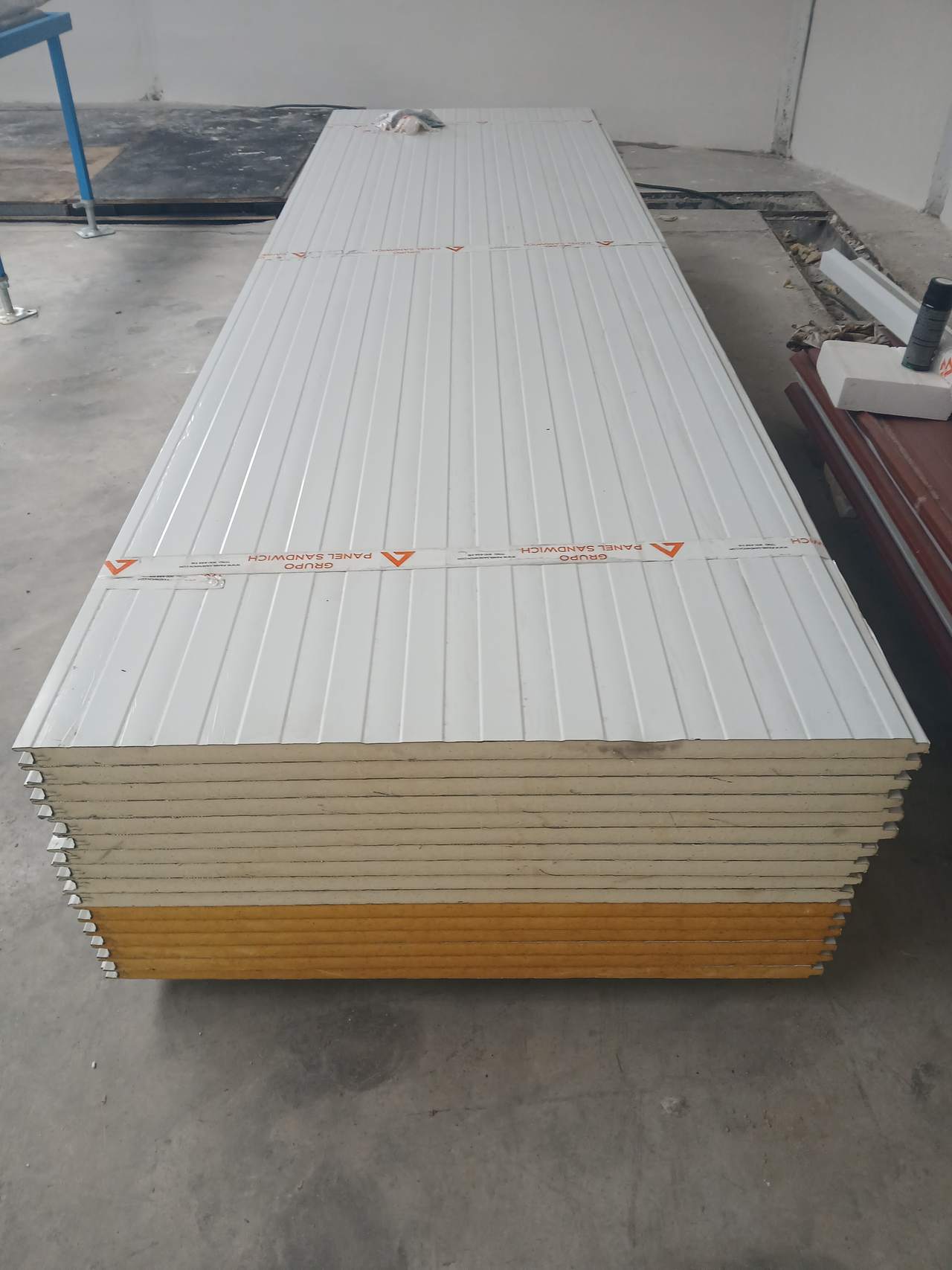

De límite a milímetros
Para pasar del límite al espesor hacen falta dos cosas: la transmitancia que declara el panel para cada espesor, que la da el fabricante en su documentación, y la comprobación del conjunto, que incluye los puentes térmicos de fijaciones y encuentros. Eso último es cálculo y lo firma el técnico de la obra.
Dicho de otra forma: con la zona climática ya se sabe la exigencia; con la ficha del panel, qué espesor la cumple.
Y si el edificio está dentro del HE 1, la misma sección pide además que las condensaciones no degraden el cerramiento. Por qué aparecen y qué las dispara, en por qué una cubierta metálica gotea por dentro.
Qué mandarnos
Tres cosas, y las tres importan por separado:
- El municipio. Da la altitud y, con ella, la zona.
- Qué se va a hacer dentro. Almacén sin acondicionar, taller, nave agrícola, local de trabajo o vivienda. Es lo que dice si la norma aplica y con qué renglón.
- Las medidas: número de aguas, largo de cada faldón, ancho, y qué lados tocan una pared. Cómo tomarlas, en cómo medir una cubierta.
Covergres distribuye el panel y los remates en las provincias de Granada y Almería desde El Jau, en Santa Fe. El montaje lo hace tu instalador y el cálculo lo firma el técnico de la obra.
Preguntas frecuentes
¿Qué espesor de panel sándwich exige el Código Técnico?
Ninguno. El Código fija un límite de transmitancia térmica, no un espesor: para cubierta en contacto con el aire exterior va de 0,55 a 0,33 W/m²K según la zona climática. El espesor que hace falta para no pasarse de ese límite sale de la transmitancia declarada del panel concreto, y lo comprueba el técnico de la obra.
¿Qué zona climática es Granada?
Seis distintas dentro de la misma provincia, según la altitud del municipio: A4 hasta 50 m, B4 hasta 350, C4 hasta 600, C3 hasta 800, D3 hasta 1.300 y E1 por encima. La letra es la que manda para el aislamiento.
¿Le aplica a un porche abierto?
La envolvente térmica delimita los espacios habitables. El propio Código permite al proyectista dejar fuera los espacios muy ventilados y los que tienen grandes aberturas permanentes al exterior, que es el caso de un porche o una marquesina.
¿Al muro se le pide lo mismo que a la cubierta?
No. En zona C el límite de cubierta es 0,40 W/m²K y el de muro 0,49. A la cubierta se le pide más, así que un panel que cumple en fachada puede no cumplir en cubierta.
Fuentes
- CTE DB-HE, Anejo B, tabla a: zona climática por provincia y altitud (página 46)
- CTE DB-HE, Tabla 3.1.1.a-HE1: valores límite de transmitancia térmica (página 16)
- CTE DB-HE, Anejo C: consideraciones para la definición de la envolvente térmica (página 48)
- CTE DB-HE, sección HE 1, apartado 1: ámbito de aplicación y exclusiones (página 15)
